Druk 3D FDM: Przystępne wprowadzenie do najpopularniejszej technologii druku 3D
- FDM (Fused Deposition Modeling) to metoda druku 3D polegająca na warstwowym nakładaniu stopionego materiału.
- Jest to najbardziej dostępna i ekonomiczna technologia, idealna dla hobbystów i małych firm.
- Kluczowe elementy drukarki FDM to głowica z ekstruderem, stół roboczy i filament.
- Główne zalety to niski koszt, szeroki wybór materiałów i prostota obsługi, a wady to widoczne warstwy i niższa precyzja niż w SLA.
- Najpopularniejsze filamenty to PLA (łatwy w druku), ABS (wytrzymały) i PETG (łączący ich zalety).
- Druk FDM znajduje zastosowanie w prototypowaniu, produkcji części, gadżetów i pomocy naukowych.
Czym jest FDM i dlaczego zrewolucjonizował świat druku 3D?
Technologia FDM, czyli Fused Deposition Modeling (modelowanie osadzaniem stopionego materiału), to prawdziwa rewolucja w świecie druku 3D. Jej istota polega na budowaniu trójwymiarowych obiektów warstwa po warstwie, poprzez precyzyjne nakładanie stopionego tworzywa. To właśnie FDM, opatentowane w latach 80. przez S. Scotta Crumpa, stało się jedną z najpopularniejszych i najbardziej dostępnych metod druku 3D. Dlaczego? Przede wszystkim dzięki swojej prostocie i stosunkowo niskiemu kosztowi, co sprawiło, że druk 3D przestał być domeną wyłącznie przemysłu i trafił pod strzechy, do domów hobbystów i małych firm. To właśnie ta technologia otworzyła drzwi do kreatywności dla milionów ludzi na całym świecie, w tym dla mnie.
Od cyfrowego projektu do fizycznego obiektu: Jak działa drukarka FDM?
Zastanawiasz się, jak to możliwe, że cyfrowy plik zamienia się w fizyczny przedmiot? Cały proces druku FDM jest fascynujący i składa się z kilku kluczowych etapów, które postaram się przybliżyć w jak najprostszy sposób.
Etap 1: Od pomysłu do modelu 3D w oprogramowaniu
Zanim drukarka zacznie pracować, potrzebujemy cyfrowego projektu. To właśnie od niego wszystko się zaczyna. Model 3D może być stworzony w specjalistycznym programie do projektowania trójwymiarowego (CAD), takim jak Fusion 360, SolidWorks, Blender, czy darmowy Tinkercad. Jeśli nie czujesz się na siłach, aby projektować od podstaw, bez problemu znajdziesz mnóstwo gotowych modeli do pobrania z internetu, na przykład z platform takich jak Thingiverse czy Printables. To pierwszy krok do materializacji Twojego pomysłu.
Etap 2: Jak działa „slicer”, czyli cięcie modelu na setki cienkich warstw
Kiedy mamy już gotowy model 3D, musimy go przygotować dla drukarki. W tym miejscu do akcji wkracza oprogramowanie zwane "slicerem" (od angielskiego "slice" kroić, ciąć). Jego zadaniem jest przetworzenie trójwymiarowego obiektu na zestaw instrukcji, które drukarka będzie w stanie zrozumieć. Slicer dzieli model na setki, a nawet tysiące cieniutkich warstw (zazwyczaj od 0.1 do 0.3 mm grubości) i generuje ścieżki, po których głowica drukująca ma się poruszać. To tutaj ustawiamy parametry takie jak temperatura, prędkość druku, gęstość wypełnienia czy konieczność użycia podpór. Bez slicera, drukarka nie wiedziałaby, jak ułożyć materiał, aby stworzyć Twój obiekt.
Etap 3: Magia wewnątrz drukarki: podgrzewanie, wytłaczanie i budowanie warstwa po warstwie
Po przygotowaniu pliku przez slicer, czas na właściwy druk. To moment, w którym cyfrowy projekt staje się rzeczywistością. Oto, jak to działa krok po kroku:
- Podawanie filamentu: Drukarka pobiera filament plastikową żyłkę nawiniętą na szpulę i podaje ją do głowicy drukującej.
- Podgrzewanie i topienie: Wewnątrz głowicy drukującej, filament jest podgrzewany do temperatury topnienia. Zazwyczaj jest to zakres od 190°C do 260°C, w zależności od rodzaju materiału.
- Wytłaczanie przez dyszę: Stopiony, półpłynny plastik jest następnie precyzyjnie wytłaczany przez maleńką dyszę na stół roboczy drukarki.
- Osadzanie warstw: Głowica drukująca porusza się wzdłuż osi X i Y, osadzając cienką warstwę materiału zgodnie z instrukcjami ze slicera.
- Stygnięcie i twardnienie: Każda nowo nałożona warstwa szybko stygnie i twardnieje, łącząc się z poprzednią.
- Budowanie obiektu: Proces ten powtarza się warstwa po warstwie, aż do momentu, gdy cały obiekt zostanie zbudowany. Stół roboczy zazwyczaj obniża się (lub głowica podnosi) o grubość jednej warstwy po ukończeniu każdej z nich.
Anatomia drukarki FDM: Poznaj jej kluczowe komponenty
Aby zrozumieć, jak działa drukarka FDM, warto poznać jej podstawowe elementy. Każdy z nich pełni kluczową rolę w całym procesie, a ich sprawne działanie jest gwarancją udanych wydruków.

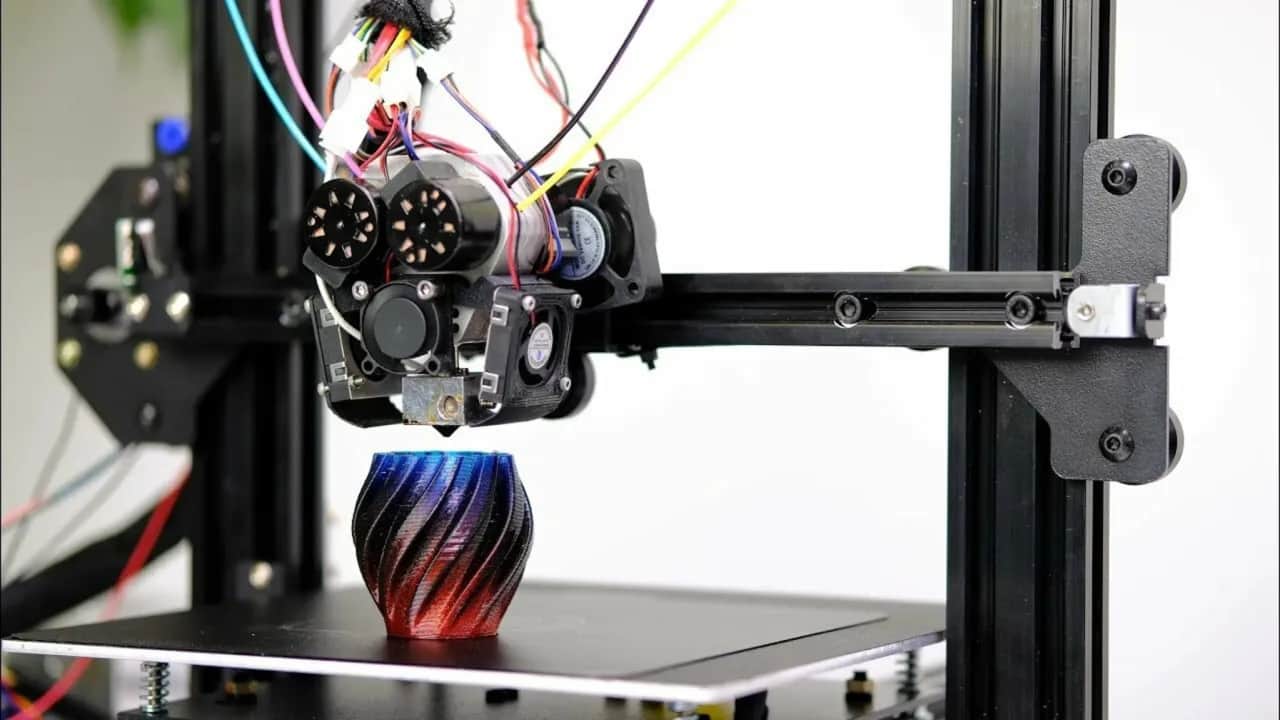

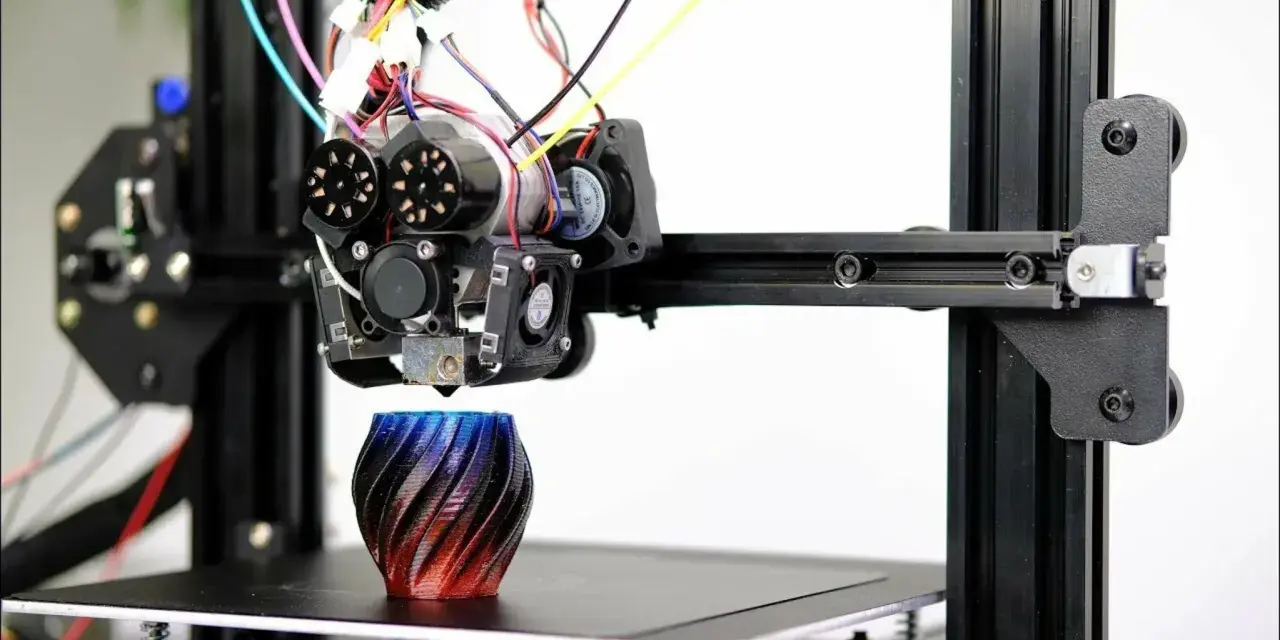

Głowica i ekstruder: Serce drukarki, które topi i podaje filament
To absolutne serce każdej drukarki FDM. Ekstruder to mechanizm odpowiedzialny za pobieranie filamentu ze szpuli i precyzyjne podawanie go do głowicy drukującej (często nazywanej hotendem). W głowicy filament jest podgrzewany do odpowiedniej temperatury, a następnie wytłaczany przez dyszę. To właśnie tutaj dzieje się cała magia precyzyjne dozowanie stopionego plastiku, które tworzy kolejne warstwy Twojego modelu. Bez sprawnie działającej głowicy i ekstrudera, druk 3D byłby niemożliwy.Stół roboczy: Fundament każdego udanego wydruku

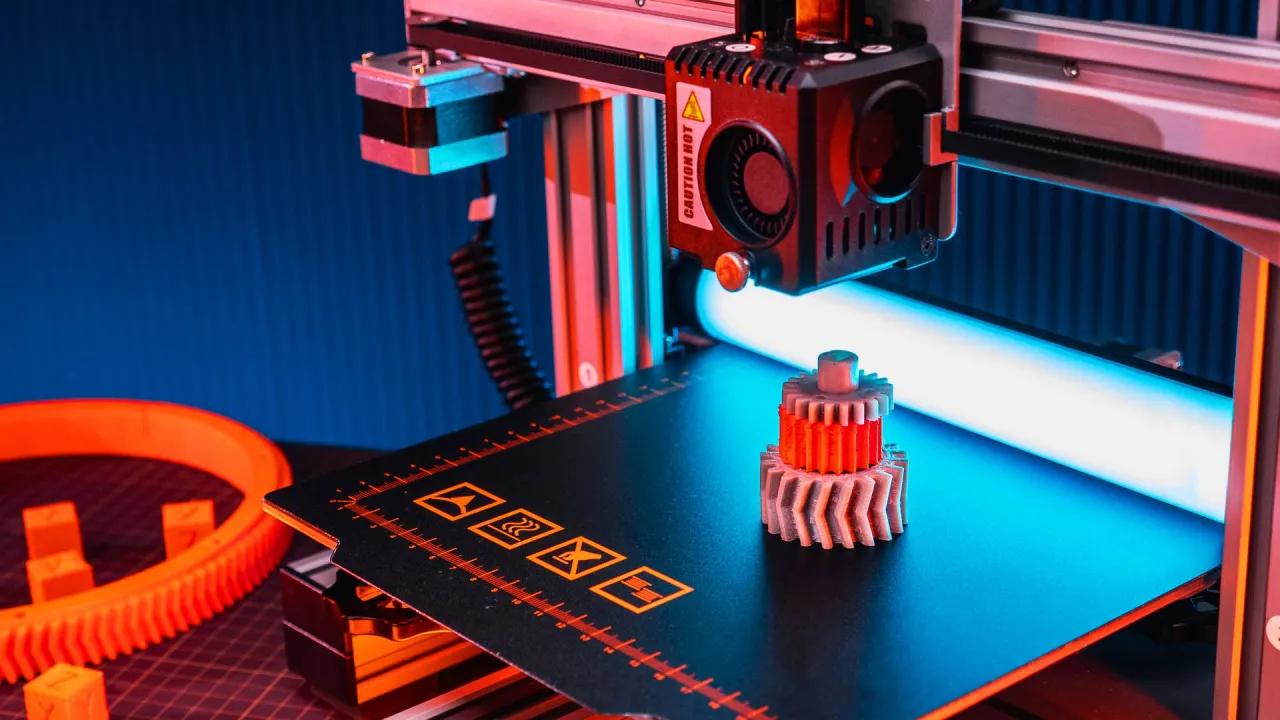

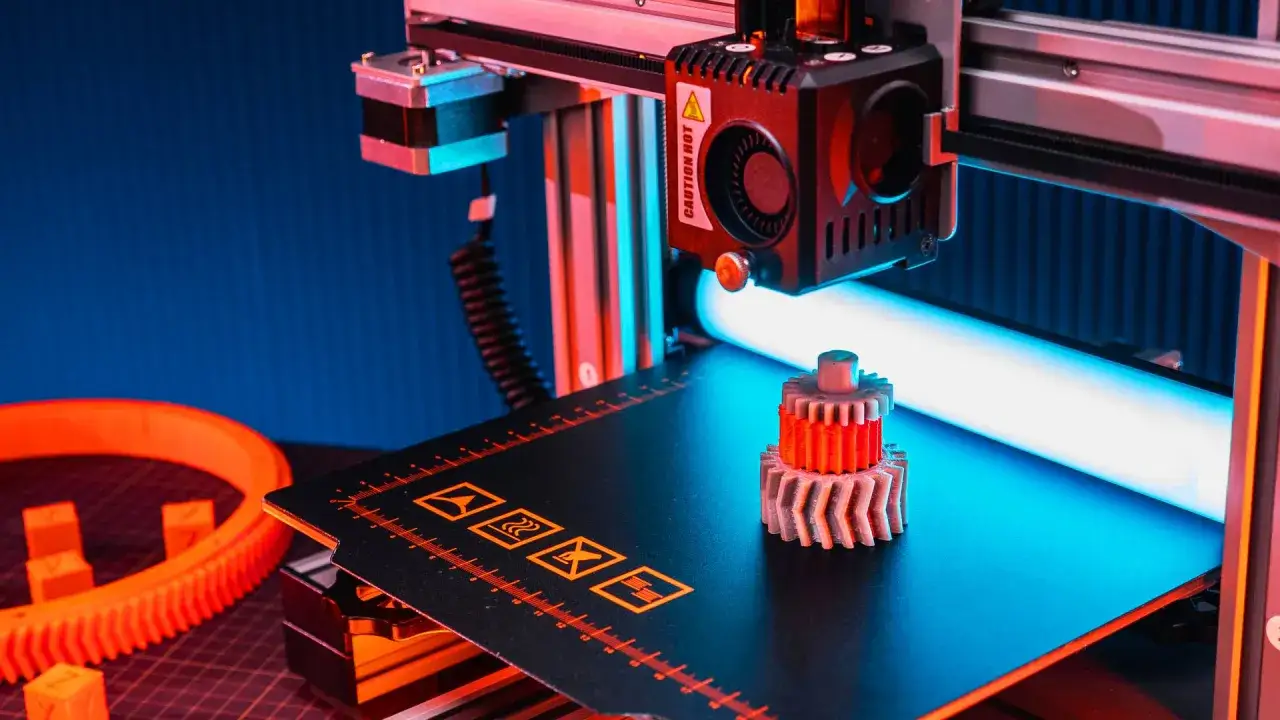

Stół roboczy, znany również jako platforma robocza, to powierzchnia, na której budowany jest obiekt. Jego rola jest nie do przecenienia, ponieważ to właśnie on stanowi fundament każdego udanego wydruku. Kluczowe jest, aby pierwsza warstwa materiału idealnie przylgnęła do stołu to gwarantuje stabilność i zapobiega odrywaniu się modelu w trakcie druku. Wiele drukarek FDM posiada podgrzewany stół, co dodatkowo poprawia adhezję i minimalizuje problemy takie jak podwijanie się (warping), szczególnie przy materiałach takich jak ABS.

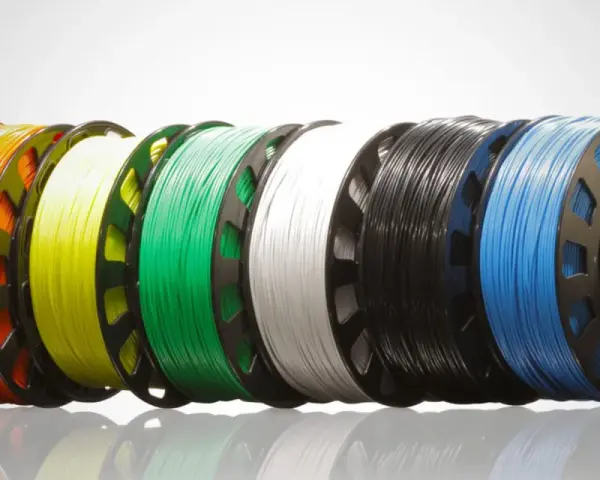

Filament na szpuli: Paliwo dla Twoich kreatywnych projektów
Filament to nic innego jak materiał eksploatacyjny, swego rodzaju "paliwo" dla drukarki 3D FDM. Ma on postać cienkiej żyłki nawiniętej na szpulę, dostępnej w różnych średnicach (najczęściej 1.75 mm lub 2.85 mm). To właśnie z niego powstają Twoje wydruki. Na rynku dostępna jest ogromna różnorodność filamentów, wykonanych z różnych tworzyw sztucznych, które oferują odmienne właściwości mechaniczne, estetyczne i termiczne. Wybór odpowiedniego filamentu jest kluczowy dla sukcesu Twojego projektu, o czym opowiem za chwilę.
Zalety i wady FDM: Kiedy warto wybrać tę technologię?
Jak każda technologia, FDM ma swoje mocne i słabe strony. Zrozumienie ich pomoże Ci podjąć świadomą decyzję, czy to właśnie ta metoda druku 3D jest dla Ciebie odpowiednia.
Dlaczego warto zacząć od FDM? Główne zalety, które docenią początkujący
Dla mnie, jako osoby, która od lat obserwuje i pracuje z drukiem 3D, FDM to idealny punkt startowy. Oto dlaczego:
- Niski koszt: Drukarki FDM oraz materiały eksploatacyjne (filamenty) są znacznie tańsze w porównaniu do innych technologii, takich jak SLA czy SLS. To sprawia, że technologia jest dostępna dla hobbystów, małych firm i do użytku domowego, co dla mnie jest kluczowe w popularyzacji druku 3D.
- Szeroki wybór materiałów: Na rynku dostępna jest ogromna gama filamentów o różnych właściwościach i kolorach. Od podstawowych PLA, ABS, PETG, przez elastyczne TPU, aż po kompozyty z dodatkiem drewna czy włókna węglowego. Możliwości są niemal nieograniczone!
- Szybkość prototypowania i prostota obsługi: Technologia FDM pozwala na szybkie tworzenie prototypów i jest stosunkowo prosta w obsłudze. Wiele drukarek jest gotowych do pracy niemal od razu po wyjęciu z pudełka, a podstawy opanujesz w kilka godzin.
- Trwałość wydruków: Użycie produkcyjnych termoplastów sprawia, że wydruki mogą charakteryzować się dużą wytrzymałością mechaniczną, termiczną i chemiczną, co jest niezwykle ważne w wielu zastosowaniach.
Jakie są ograniczenia? Co musisz wiedzieć o precyzji, widocznych warstwach i post-processingu
Oczywiście, FDM nie jest pozbawione wad. Ważne jest, aby być ich świadomym, zanim zaczniesz swoją przygodę:
- Niższa rozdzielczość i precyzja: W porównaniu do technologii takich jak SLA, wydruki FDM mają niższą dokładność i widoczne linie warstw. Oznacza to, że obiekty nie będą tak gładkie i szczegółowe, jak te wykonane z żywicy.
- Konieczność obróbki końcowej (post-processing): Powierzchnia wydruków często jest chropowata i może wymagać dodatkowej obróbki, np. szlifowania, malowania czy polerowania, aby uzyskać pożądaną gładkość i estetykę.
- Konieczność stosowania struktur podporowych: Przy modelach o skomplikowanej geometrii, zwłaszcza tych z "nawisami" (elementami wystającymi w powietrze), konieczne jest drukowanie dodatkowych podpór. Te struktury trzeba później usunąć, co bywa czasochłonne i może pozostawić ślady.
- Problemy z jakością: Początkujący użytkownicy często napotykają problemy takie jak podwijanie się wydruku (warping), nitkowanie (stringing) czy problemy z przyczepnością pierwszej warstwy. Na szczęście, większość z nich można rozwiązać poprzez odpowiednie ustawienia i kalibrację.
Materiały do druku FDM: Przewodnik po najpopularniejszych filamentach
Wybór odpowiedniego filamentu to klucz do sukcesu w druku 3D FDM. Każdy materiał ma swoje unikalne właściwości, które sprawiają, że nadaje się do różnych zastosowań. Oto przegląd tych, które moim zdaniem warto znać na początku.
PLA: Idealny materiał na start łatwy w druku i przyjazny dla środowiska
PLA (polilaktyd) to bez wątpienia najpopularniejszy materiał dla początkujących i mój osobisty faworyt do nauki. Jest biodegradowalny, co czyni go bardziej przyjaznym dla środowiska. Jego największą zaletą jest łatwość druku nie wymaga podgrzewanego stołu (choć jest zalecany), a jego temperatura topnienia jest stosunkowo niska. Dodatkowo, PLA jest dostępny w niezliczonej ilości kolorów i wykończeń. Niestety, ma też swoje wady: jest dość kruchy i ma niską odporność na wysoką temperaturę, co oznacza, że wydruki z PLA mogą się odkształcać w upalny dzień lub w samochodzie.
ABS: Kiedy potrzebujesz większej wytrzymałości i odporności na temperaturę?
Jeśli szukasz czegoś bardziej wytrzymałego, ABS (akrylonitryl-butadien-styren) to materiał dla Ciebie. Jest znacznie bardziej odporny na uderzenia i wyższe temperatury niż PLA, co sprawia, że świetnie nadaje się do części funkcjonalnych. Jednak druk ABS jest trudniejszy. Wymaga on zamkniętej komory i podgrzewanego stołu, aby zapobiec skurczowi i pękaniu wydruku (warping). Dodatkowo, podczas druku ABS wydziela charakterystyczny, nieprzyjemny zapach, dlatego zawsze zalecam dobrą wentylację pomieszczenia.
PETG: Złoty środek łączący zalety PLA i ABS
Dla wielu użytkowników, w tym dla mnie, PETG (politereftalan etylenu z dodatkiem glikolu) to prawdziwy złoty środek. Łączy on łatwość druku PLA z wytrzymałością ABS. PETG jest elastyczny, odporny chemicznie i na wilgoć, co czyni go doskonałym wyborem do części funkcjonalnych, pojemników na żywność czy elementów, które będą miały kontakt z wodą. Nie wymaga zamkniętej komory, choć podgrzewany stół jest wskazany. Jego jedyną wadą może być tendencja do nitkowania (stringing), ale to problem, który łatwo rozwiązać odpowiednimi ustawieniami retrakcji.
Co można wydrukować metodą FDM? Praktyczne zastosowania
Możliwości druku FDM są niemal nieograniczone, a ja sam byłem świadkiem wielu niesamowitych projektów. Od prostych gadżetów po skomplikowane części inżynieryjne FDM sprawdza się w wielu dziedzinach.
Od prototypów po części użytkowe: Jak FDM wspiera inżynierów i biznes
W świecie biznesu i inżynierii, FDM jest nieocenionym narzędziem. Przede wszystkim służy do szybkiego prototypowania produktów. Zamiast czekać tygodniami na drogie prototypy, firmy mogą w ciągu kilku godzin wydrukować model, przetestować go, a następnie szybko wprowadzić poprawki. To skraca cykl rozwoju produktu i obniża koszty. FDM jest również wykorzystywane do produkcji małoseryjnej, tworzenia spersonalizowanych części, obudów dla elektroniki, uchwytów, a nawet funkcjonalnych komponentów maszyn. Widziałem, jak małe firmy dzięki FDM mogą konkurować z gigantami, oferując niestandardowe rozwiązania.
Kreatywność bez granic: Figurki, gadżety, personalizowane prezenty i dekoracje
Dla hobbystów i w edukacji, FDM to brama do nieograniczonej kreatywności. Możemy drukować modele, figurki z ulubionych gier czy filmów, niestandardowe gadżety, które wyróżnią nas z tłumu, personalizowane prezenty dla bliskich, a także unikalne dekoracje do domu. Dzieci i studenci mogą tworzyć pomoce naukowe, modele anatomiczne czy repliki zabytków, co sprawia, że nauka staje się bardziej angażująca i namacalna. To właśnie te zastosowania sprawiają, że druk 3D jest tak ekscytujący.
Domowe naprawy i ulepszenia: Drukowanie części zamiennych i organizerów
Nie zapominajmy o praktycznych zastosowaniach FDM w codziennym życiu. Ile razy zepsuła Ci się drobna część w sprzęcie AGD, a producent nie oferował zamiennika? Z drukarką FDM możesz wydrukować brakujące części zamienne, naprawiając urządzenia i oszczędzając pieniądze. Możesz także tworzyć niestandardowe organizery do szuflad, uchwyty na narzędzia, wieszaki, a nawet unikalne obudowy dla własnych projektów elektronicznych. To niesamowite, jak druk 3D potrafi ułatwić życie i dodać funkcjonalności do naszego otoczenia.
FDM kontra SLA: Główne różnice i kiedy wybrać którą technologię?
Kiedy mówimy o druku 3D, często pojawia się pytanie: FDM czy SLA? To dwie najpopularniejsze technologie, ale każda z nich ma swoje unikalne cechy. Zrozumienie ich różnic jest kluczowe do wyboru odpowiedniej metody dla Twojego projektu.
Dokładność i gładkość powierzchni: Kiedy SLA ma przewagę?
Główna różnica między FDM a SLA (stereolitografią) leży w procesie i materiale. FDM topi plastikowy filament, natomiast SLA utwardza ciekłą żywicę za pomocą lasera UV lub światła LCD. Właśnie dlatego SLA oferuje znacznie wyższą rozdzielczość, gładsze powierzchnie i lepsze odwzorowanie detali. Jeśli potrzebujesz wydruków o niesamowitej precyzji i gładkości, bez widocznych warstw, na przykład do biżuterii, modeli dentystycznych, miniaturowych figurek czy prototypów wymagających idealnej estetyki, to SLA będzie Twoim wyborem. Pamiętaj jednak, że żywice są zazwyczaj droższe i wymagają bardziej skomplikowanej obróbki końcowej.
Koszt, szybkość i wytrzymałość: Gdzie FDM pozostaje niepokonany?
Z drugiej strony, FDM ma swoje niezaprzeczalne atuty. Przede wszystkim jest tańsze zarówno pod względem zakupu drukarki, jak i kosztów materiałów. Dla dużych obiektów, FDM jest zazwyczaj szybszy niż SLA, ponieważ utwardza całe warstwy naraz, a nie punktowo. Co więcej, FDM oferuje szerszą gamę wytrzymałych termoplastów, które są często bardziej odporne na uderzenia i elastyczne niż utwardzone żywice. Dlatego FDM jest lepszym wyborem do szybkiego prototypowania, produkcji funkcjonalnych części, obudów czy elementów, które muszą być odporne na obciążenia mechaniczne. To technologia, która daje mi największą swobodę w eksperymentowaniu z różnymi materiałami i zastosowaniami.
Typowe problemy w druku FDM: Jak ich unikać?
Początki z drukiem 3D FDM mogą być frustrujące, gdy napotkasz typowe problemy. Ale spokojnie, większość z nich ma proste rozwiązania. Oto kilka najczęstszych wyzwań i moje sprawdzone sposoby na ich uniknięcie.
Problem z pierwszą warstwą: Jak zapewnić idealną przyczepność do stołu?
Ach, ta pierwsza warstwa! To ona decyduje o sukcesie lub porażce całego wydruku. Jeśli się odklei lub nie przylgnie równomiernie, reszta modelu będzie wadliwa. Kluczem jest idealna przyczepność. Oto, co zawsze sprawdzam:
- Kalibracja stołu (leveling): Upewnij się, że stół jest idealnie wypoziomowany i znajduje się w odpowiedniej odległości od dyszy. To podstawa!
- Czystość stołu: Tłuszcz i kurz to wrogowie przyczepności. Regularnie czyść stół izopropanolem lub płynem do mycia szyb.
- Stosowanie adhezyjnych środków: Klej w sztyfcie, lakier do włosów, specjalne podkładki (np. PEI) to wszystko pomaga w utrzymaniu pierwszej warstwy na miejscu.
- Temperatura stołu: Upewnij się, że temperatura stołu jest odpowiednia dla danego filamentu (np. 50-60°C dla PLA, 80-100°C dla ABS).
Pamiętaj, że dobra pierwsza warstwa to 90% sukcesu.
Nitkowanie (stringing) i podwijanie (warping): Proste sposoby na poprawę jakości wydruków
Nitkowanie i podwijanie to dwa kolejne, często spotykane problemy, które mogą zepsuć estetykę wydruku. Na szczęście, istnieją na nie sprawdzone metody:
- Nitkowanie (stringing): To te nieestetyczne "nitki" plastiku, które pojawiają się między częściami modelu. Zazwyczaj jest to spowodowane wydostawaniem się stopionego filamentu z dyszy podczas przemieszczania się głowicy. Rozwiązaniem jest regulacja retrakcji czyli cofania filamentu przez ekstruder, gdy głowica ma przejść w inne miejsce. Zwiększenie odległości retrakcji i/lub prędkości retrakcji zazwyczaj pomaga.
- Podwijanie (warping): To zjawisko, w którym rogi wydruku odrywają się od stołu i podwijają do góry. Jest to efekt nierównomiernego chłodzenia materiału, który kurczy się podczas stygnięcia. Aby temu zapobiec, warto kontrolować temperaturę stołu (jak wspomniałem wcześniej), używać zamkniętej komory (szczególnie przy ABS), a także odpowiednio chłodzić wydruk (lub zmniejszyć chłodzenie w przypadku materiałów wrażliwych na skurcz). Czasem pomaga też dodanie "brimu" lub "raftu" w slicerze, czyli dodatkowych warstw wokół podstawy modelu, które zwiększają powierzchnię styku ze stołem.
Z moich doświadczeń wynika, że cierpliwość i systematyczne testowanie ustawień to klucz do opanowania tych problemów i cieszenia się wysokiej jakości wydrukami FDM.
