Jak projektować do drukarki 3D? Uniknij błędów i drukuj!

Projektowanie do druku 3D to fascynująca podróż, która pozwala przekształcić cyfrowe pomysły w namacalne obiekty. Dla każdego, kto chce tworzyć własne, udane wydruki, zrozumienie zasad projektowania jest absolutnie kluczowe. To właśnie tutaj zaczyna się prawdziwa magia i kontrola nad procesem.

Od pomysłu do wydruku: Twój pierwszy przewodnik po projektowaniu 3D

Zaczynając swoją przygodę z drukiem 3D, szybko odkryjesz, że samo posiadanie drukarki to dopiero początek. Prawdziwa satysfakcja przychodzi, gdy zaczynasz tworzyć własne projekty. Projektowanie do druku 3D to jednak nie tylko tworzenie estetycznych kształtów, ale przede wszystkim zrozumienie, jak drukarka zbuduje Twój obiekt warstwa po warstwie. Ten przewodnik ma na celu ułatwienie Ci tego procesu, dostarczając niezbędnej wiedzy i narzędzi, abyś mógł z powodzeniem przekształcić swoje pomysły w rzeczywistość.

Dlaczego projektowanie "pod druk" różni się od zwykłego modelowania 3D?

Wielu początkujących popełnia błąd, traktując modelowanie do druku 3D tak samo jak tworzenie modeli do gier komputerowych czy wizualizacji. Nic bardziej mylnego! Kiedy projektujesz obiekt, który ma być wydrukowany, musisz brać pod uwagę fizyczne ograniczenia drukarki i materiału. Model przeznaczony do wizualizacji może mieć otwarte krawędzie, nienaturalnie cienkie ścianki czy geometrie, które w wirtualnym świecie wyglądają dobrze, ale w rzeczywistości nie dałyby się wydrukować lub byłyby zbyt kruche. W druku 3D każdy element musi być przemyślany pod kątem jego fizycznej realizacji.

Myślenie addytywne: klucz do zrozumienia, jak powstaje Twój model warstwa po warstwie

Podstawą druku 3D jest proces addytywny, czyli budowanie obiektu poprzez dodawanie materiału warstwa po warstwie. Zrozumienie tej koncepcji, którą ja nazywam "myśleniem addytywnym", jest absolutnie kluczowe. Gdy projektujesz, musisz wizualizować, jak każda kolejna warstwa będzie nakładana na poprzednią. To podejście wpływa na wszystkie decyzje projektowe: od grubości ścianek, przez kąty nachylenia, aż po konieczność stosowania podpór. Projektowanie to przewidywanie, jak drukarka przetworzy Twój cyfrowy projekt w trójwymiarowy obiekt.

Jakie narzędzia otworzą Ci drzwi do świata modelowania 3D?

W dzisiejszych czasach dostęp do oprogramowania do modelowania 3D jest łatwiejszy niż kiedykolwiek. Rynek oferuje szeroki wachlarz narzędzi od prostych i intuicyjnych, po bardzo zaawansowane. Wybór odpowiedniego programu to często kwestia Twojego poziomu zaawansowania, celów projektu oraz, co nie mniej ważne, budżetu. Na szczęście, dla początkujących, istnieje wiele świetnych, darmowych opcji, które pozwolą Ci postawić pierwsze kroki w tym fascynującym świecie.

Tinkercad: Idealny i darmowy start dla absolutnie początkujących

Jeśli dopiero zaczynasz swoją przygodę z modelowaniem 3D, Tinkercad to miejsce, od którego powinieneś zacząć. To przeglądarkowe narzędzie, które jest niezwykle intuicyjne i opiera się na prostym łączeniu, odejmowaniu i modyfikowaniu podstawowych brył. Nie potrzebujesz żadnej instalacji, wystarczy przeglądarka internetowa. Tinkercad jest idealny do nauki podstawowych operacji i logiki modelowania. Choć jego funkcjonalność jest ograniczona do prostszych modeli, to właśnie ta prostota sprawia, że jest tak skuteczny w budowaniu pewności siebie u nowicjuszy.

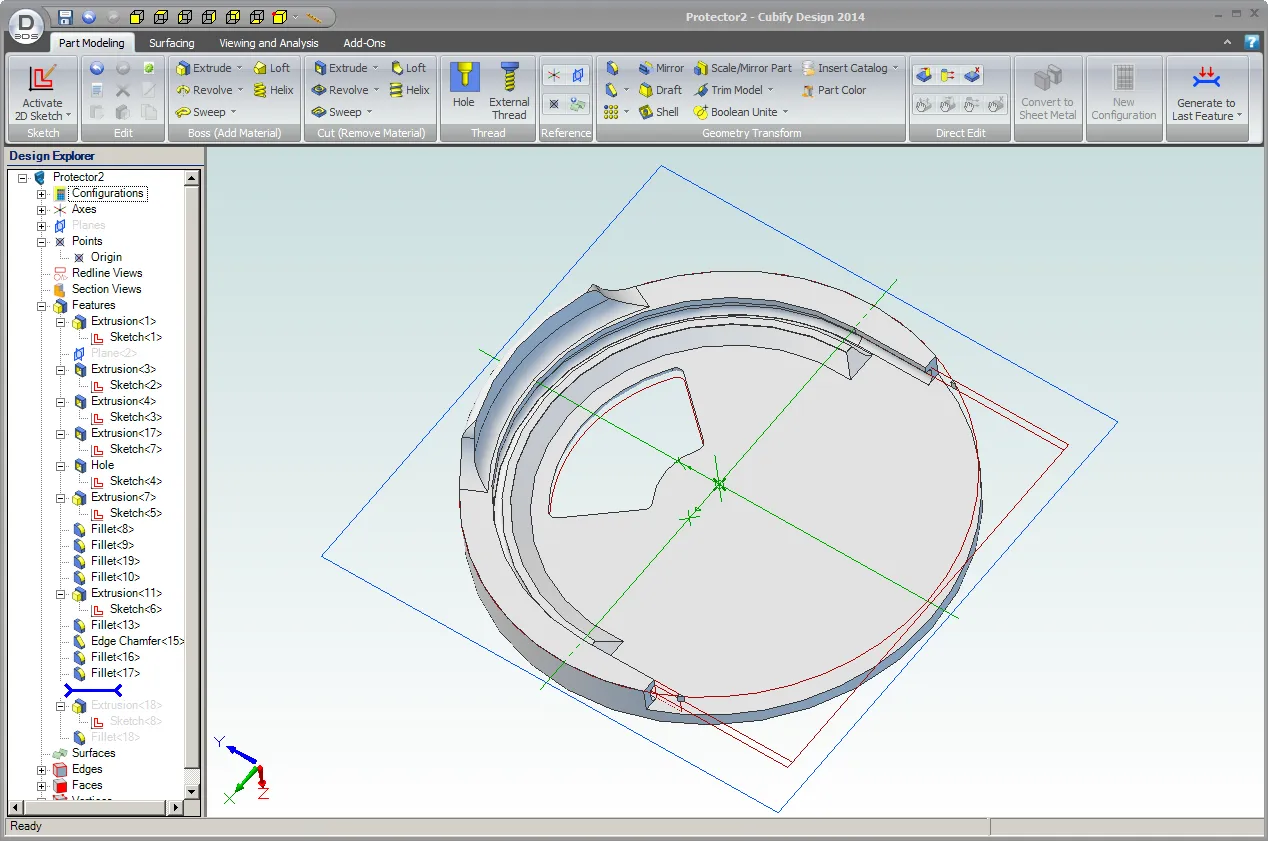

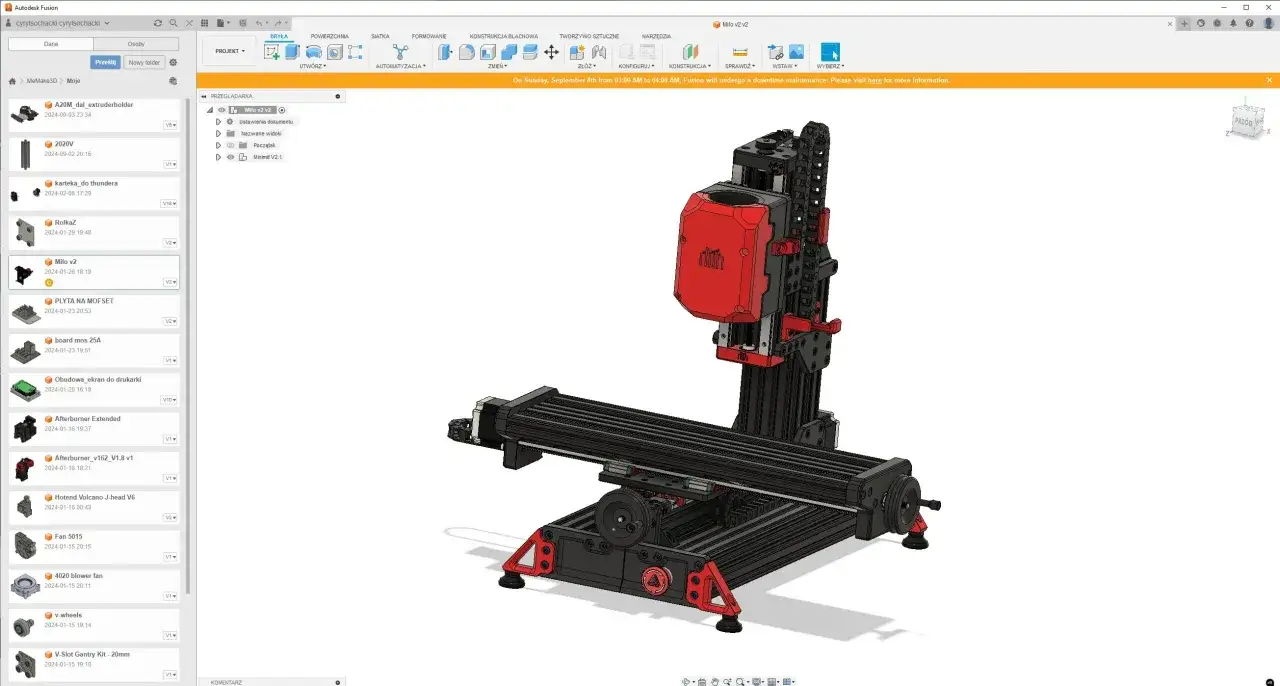

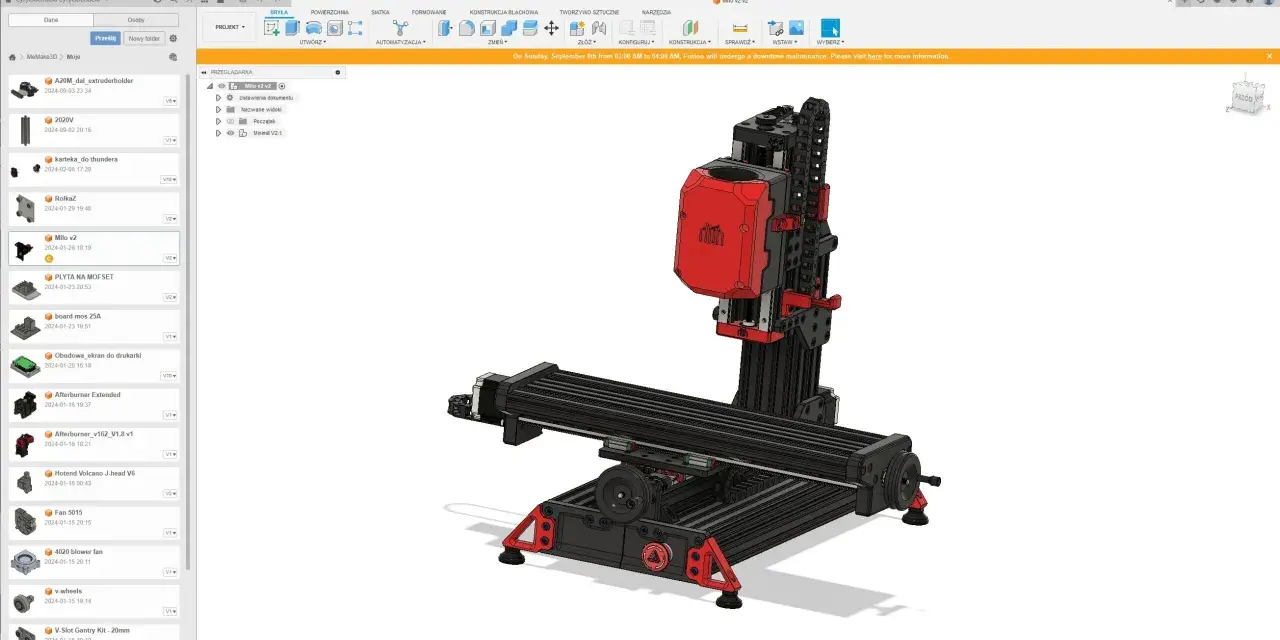

Fusion 360: Kiedy chcesz wejść na wyższy poziom precyzji inżynierskiej

Gdy poczujesz, że Tinkercad już Ci nie wystarcza, a Twoje projekty wymagają większej precyzji i zaawansowanych funkcji, Fusion 360 od Autodesk to naturalny kolejny krok. Co ważne, oferuje darmową licencję do użytku osobistego, co czyni go niezwykle atrakcyjnym. Fusion 360 to potężne narzędzie do modelowania parametrycznego i inżynieryjnego, pozwalające na tworzenie skomplikowanych części mechanicznych, zespołów i prototypów. Próg wejścia jest wyższy niż w Tinkercadzie, ale zainwestowany czas szybko się zwraca, otwierając drzwi do znacznie bardziej zaawansowanych projektów.

Blender: Potęga swobodnego rzeźbienia dla kreatywnych dusz

Blender to prawdziwy gigant w świecie oprogramowania 3D. Jest to potężne, darmowe i otwarte źródłowo narzędzie, które oferuje niemal nieograniczone możliwości w zakresie modelowania swobodnego, rzeźbienia, animacji, renderowania i wielu innych. Jeśli Twoje projekty mają charakter bardziej artystyczny, organiczny lub wymagają bardzo skomplikowanych kształtów, Blender będzie doskonałym wyborem. Muszę jednak uczciwie przyznać, że ma on wysoki próg wejścia interfejs może być początkowo przytłaczający, a nauka wymaga sporo zaangażowania. Ale jeśli opanujesz jego podstawy, możliwości są naprawdę ogromne.

FreeCAD i inne alternatywy: Przegląd darmowego oprogramowania

Oprócz wspomnianych gigantów, istnieje kilka innych darmowych alternatyw, które mogą okazać się przydatne. FreeCAD to kolejny program open-source, który koncentruje się na modelowaniu parametrycznym, idealnym do zastosowań inżynieryjnych i mechanicznych. Jest to solidna opcja dla tych, którzy szukają darmowego odpowiednika komercyjnych programów CAD. Warto również wspomnieć o SketchUp Free (wersja przeglądarkowa), która jest dobra do szybkiego prototypowania i projektowania architektonicznego, oraz o Onshape Free, oferującym chmurowe modelowanie CAD z zaawansowanymi funkcjami, choć z pewnymi ograniczeniami w darmowej wersji.

Kluczowe zasady konstrukcyjne w projektowaniu 3D (FDM)

Zacząć projektować to jedno, ale projektować tak, aby model wydrukował się poprawnie i był funkcjonalny, to już zupełnie inna bajka. Przestrzeganie kluczowych zasad konstrukcyjnych jest fundamentalne dla sukcesu każdego wydruku 3D, szczególnie w technologii FDM (Fused Deposition Modeling), która ma swoją specyfikę. Ignorowanie tych reguł to prosta droga do frustracji, marnowania filamentu i czasu.

Grubość ścianki: Jak cienki jest "zbyt cienki"?

Jedną z pierwszych rzeczy, o których musisz pomyśleć, jest grubość ścianek Twojego modelu. Zbyt cienkie ścianki mogą być zbyt kruche, łatwo się łamać lub, co gorsza, drukarka może w ogóle nie być w stanie ich wydrukować. Pamiętaj, że dysza drukarki ma określoną średnicę (najczęściej 0.4 mm). Ogólną zasadą jest, aby minimalna grubość ścianki była co najmniej dwukrotnością średnicy dyszy, czyli dla dyszy 0.4 mm, minimum to 0.8 mm. Ja osobiście preferuję projektować ścianki o grubości 1.2 mm lub więcej, aby zapewnić większą wytrzymałość i pewność wydruku.

Prawo grawitacji w druku 3D: Zrozumieć zwisy i podpory (overhangs & supports)

Drukarki FDM nie potrafią drukować w powietrzu każda warstwa musi mieć podparcie. Elementy, które wystają poza poprzednią warstwę bez bezpośredniego podparcia, nazywamy zwisami (overhangs). Jeśli kąt nachylenia zwisu jest zbyt duży (zazwyczaj powyżej 45-60 stopni w stosunku do pionu), drukarka będzie miała problem z jego prawidłowym ułożeniem, co prowadzi do brzydkich lub nieudanych wydruków. W takich przypadkach konieczne staje się stosowanie struktur podporowych (supports), które są generowane przez slicer i usuwane po wydruku. Dobrą praktyką jest projektowanie modeli w taki sposób, aby minimalizować potrzebę podpór, co oszczędza materiał i czas postprodukcji.

Mosty (bridging): Jak drukować w powietrzu bez katastrofy?

Mostowanie (bridging) to specyficzna zdolność drukarki 3D do drukowania krótkich odcinków "w powietrzu" czyli rozciągania filamentu między dwoma punktami podparcia. Drukarka robi to, przesuwając dyszę szybko, aby filament nie miał czasu opaść. Dobre mostowanie zależy od wielu czynników, takich jak temperatura, prędkość druku i chłodzenie. Projektując, staraj się, aby mosty były jak najkrótsze i miały prostą geometrię. Unikaj długich, skomplikowanych mostów, ponieważ są one trudne do prawidłowego wydrukowania i często wyglądają nieestetycznie. Krótkie mosty do około 20-30 mm są zazwyczaj wykonalne dla większości drukarek.

Twój model musi być "wodoszczelny": Co to znaczy i jak to sprawdzić?

Koncepcja "wodoszczelności" (manifold) modelu jest absolutnie krytyczna dla każdego, kto zajmuje się drukiem 3D. Oznacza to, że Twój model musi być zamkniętą, jednolitą bryłą bez żadnych dziur, otwartych krawędzi czy nienaturalnie połączonych geometrii. Wyobraź sobie, że chcesz napełnić swój model wodą jeśli gdzieś jest dziura, woda wycieknie. Dla slicera brak "wodoszczelności" oznacza, że nie wie, co jest "wewnątrz", a co "na zewnątrz" modelu, co prowadzi do błędów w generowaniu ścieżek druku, niewłaściwego wypełnienia, a w efekcie do nieudanych wydruków. Większość programów do modelowania i slicerów oferuje narzędzia do sprawdzania i naprawiania takich błędów.

Optymalizacja modelu: Orientacja, tolerancje i pasowania

Poza podstawowymi zasadami konstrukcyjnymi, istnieją również bardziej subtelne aspekty projektowania, które mogą znacząco wpłynąć na jakość, wytrzymałość i funkcjonalność Twojego wydruku. Drobne detale w projektowaniu i przygotowaniu modelu to często klucz do odróżnienia amatorskiego wydruku od profesjonalnego.

Orientacja ma znaczenie: Jak ułożenie modelu wpływa na jakość i wytrzymałość?

Sposób, w jaki ułożysz model na stole roboczym drukarki, jest jednym z najważniejszych czynników decydujących o sukcesie wydruku. Prawidłowa orientacja wpływa na kilka kluczowych aspektów:

• Jakość powierzchni: Elementy ostre lub zakrzywione najlepiej drukować w pionie, aby uniknąć widocznych "schodków" wynikających z warstw.
• Wytrzymałość mechaniczna: Wydruki FDM są anizotropowe, co oznacza, że są silniejsze wzdłuż warstw niż w poprzek. Jeśli element ma być obciążany w konkretnym kierunku, należy go zorientować tak, aby siły działały wzdłuż warstw, a nie rozrywały je.
• Potrzeba podpór: Orientacja może znacząco zminimalizować lub wyeliminować potrzebę stosowania podpór, co oszczędza materiał i czas.
• Czas druku: Wyższa orientacja często oznacza dłuższy czas druku, ale może poprawić jakość.

Zawsze poświęć chwilę na zastanowienie się, jak najlepiej ułożyć swój model.

Tolerancje i pasowania: Klucz do składania wieloczęściowych wydruków

Jeśli projektujesz części, które mają być ze sobą składane, takie jak zatrzaski, gwinty czy elementy wsuwane, musisz bezwzględnie uwzględnić tolerancje i pasowania. Ze względu na niedoskonałości procesu druku (np. lekkie rozszerzanie się filamentu, niedokładność drukarki), wydrukowane wymiary rzadko są idealnie zgodne z tymi z projektu. Zazwyczaj konieczne jest uwzględnienie niewielkiego luzu między elementami. Ja zazwyczaj zaczynam od luzu rzędu 0.1 mm do 0.3 mm na stronę, w zależności od precyzji drukarki i materiału. Eksperymentuj i drukuj małe testowe elementy, aby znaleźć idealne tolerancje dla Twojego sprzętu i filamentu.

Najczęstsze pułapki i błędy początkujących jak ich uniknąć?

Wszyscy popełniamy błędy, zwłaszcza na początku. To naturalna część procesu nauki. Ważne jest, aby te błędy nie zniechęcały, a były cennymi lekcjami. Chcę Cię ostrzec przed najczęstszymi pułapkami, w które wpadają początkujący, ale jednocześnie zapewnić, że są one łatwe do uniknięcia dzięki odpowiedniej wiedzy i cierpliwości. Pamiętaj, że każdy udany wydruk to suma wielu małych sukcesów i wyciągniętych wniosków.

Problem z pierwszą warstwą: Dlaczego wydruk nie trzyma się stołu?

Problem z pierwszą warstwą to prawdopodobnie najczęstsza bolączka początkujących. Wydruk nie trzyma się stołu, odkleja się, tworzy "spaghetti" z filamentu. Najczęstsze przyczyny to:

• Zły poziom stołu: Dysza jest zbyt daleko lub zbyt blisko stołu. Kalibracja stołu to podstawa!
• Niewłaściwa temperatura stołu: Niektóre materiały wymagają podgrzewanego stołu o odpowiedniej temperaturze.
• Brudny stół: Tłuszcz z palców, kurz czy resztki filamentu mogą znacząco zmniejszyć adhezję. Regularne czyszczenie stołu to podstawa.
• Zbyt szybki druk pierwszej warstwy: Zmniejsz prędkość druku pierwszej warstwy w ustawieniach slicera.

Poświęć czas na dopracowanie pierwszej warstwy to fundament całego wydruku.

Nitkowanie (stringing): Jak pozbyć się "pajęczyn" między elementami?

Nitkowanie, czyli pojawianie się cienkich "nitek" filamentu między elementami modelu, jest irytującym problemem, który psuje estetykę wydruku. Główne przyczyny to:

• Źle ustawiona retrakcja: Retrakcja to cofanie filamentu przez ekstruder, gdy dysza przesuwa się w powietrzu. Zbyt mała retrakcja lub jej brak powoduje wyciekanie filamentu.
• Zbyt wysoka temperatura druku: Wyższa temperatura sprawia, że filament jest bardziej płynny i łatwiej wycieka.
• Wilgotny filament: Wilgotny filament paruje podczas druku, tworząc pęcherzyki, które wypychają materiał z dyszy.

Eksperymentuj z ustawieniami retrakcji (długość i prędkość) oraz temperaturą, a także upewnij się, że Twój filament jest suchy.

Deformacje i podwijanie się wydruku (warping): Przyczyny i rozwiązania

Warping to zjawisko, w którym narożniki wydruku odrywają się od stołu i podwijają do góry, a cały model może ulec deformacji. Jest to szczególnie częste przy dużych wydrukach i materiałach o dużym skurczu (np. ABS). Przyczyny to głównie:

• Różnice temperatur: Szybkie chłodzenie materiału powoduje jego skurcz.
• Brak adhezji: Podobnie jak w przypadku problemów z pierwszą warstwą, słaba przyczepność do stołu sprzyja warpingowi.

Rozwiązania obejmują: użycie podgrzewanego stołu, zamkniętą obudowę drukarki (aby utrzymać stabilną temperaturę), stosowanie brim (kołnierza) lub raft (podkładki) w slicerze, które zwiększają powierzchnię styku z podłożem.

Ignorowanie ograniczeń materiału i drukarki: Błąd, który kosztuje czas i filament

Każdy materiał (PLA, PETG, ABS, itp.) ma swoje unikalne właściwości i wymaga specyficznych ustawień druku. Podobnie, każda drukarka 3D ma swoje ograniczenia co do precyzji, prędkości czy zdolności do drukowania skomplikowanych geometrii. Ignorowanie tych czynników to prosta droga do frustracji i marnowania zasobów. Zawsze zapoznaj się z zalecanymi ustawieniami dla danego filamentu i poznaj możliwości swojej drukarki. Nie oczekuj od taniego sprzętu cudów, ale też nie bój się eksperymentować w ramach rozsądku.

Ostatni etap przed drukiem: Przygotowanie i eksport pliku

Gratulacje! Twój model jest już zaprojektowany zgodnie z najlepszymi praktykami. Ale to jeszcze nie koniec. Nawet idealnie zaprojektowany model wymaga odpowiedniego przygotowania do druku, aby mógł stać się fizycznym obiektem. Ten ostatni etap to pomost między cyfrowym światem Twojego projektu a fizyczną rzeczywistością wydruku.

STL, OBJ czy 3MF? Który format pliku wybrać i dlaczego to ważne

Aby Twój model mógł trafić do drukarki, musi być zapisany w odpowiednim formacie. Najpopularniejsze to:

• STL (Standard Tessellation Language): To najstarszy i najbardziej rozpowszechniony format. Reprezentuje model jako siatkę trójkątów. Jest prosty i uniwersalny, ale ma swoje ograniczenia nie przechowuje informacji o kolorze, teksturach czy materiałach. Jest to nadal najczęściej używany format.
• OBJ (Object File Format): Bardziej zaawansowany niż STL, może zawierać informacje o kolorach, teksturach i materiałach, co jest przydatne w bardziej złożonych projektach, zwłaszcza tych z elementami graficznymi.
• 3MF (3D Manufacturing Format): To nowoczesny format, który ma zastąpić STL. Został stworzony przez konsorcjum firm (w tym Microsoft, Autodesk, HP) i przechowuje kompleksowe dane o modelu w jednym pliku, w tym kolor, materiały, a nawet ustawienia druku. Jest bardziej efektywny i precyzyjny.

Dla większości zastosowań, zwłaszcza na początku, STL będzie wystarczający. Jeśli jednak zależy Ci na kolorach lub bardziej zaawansowanych danych, rozważ OBJ lub 3MF.

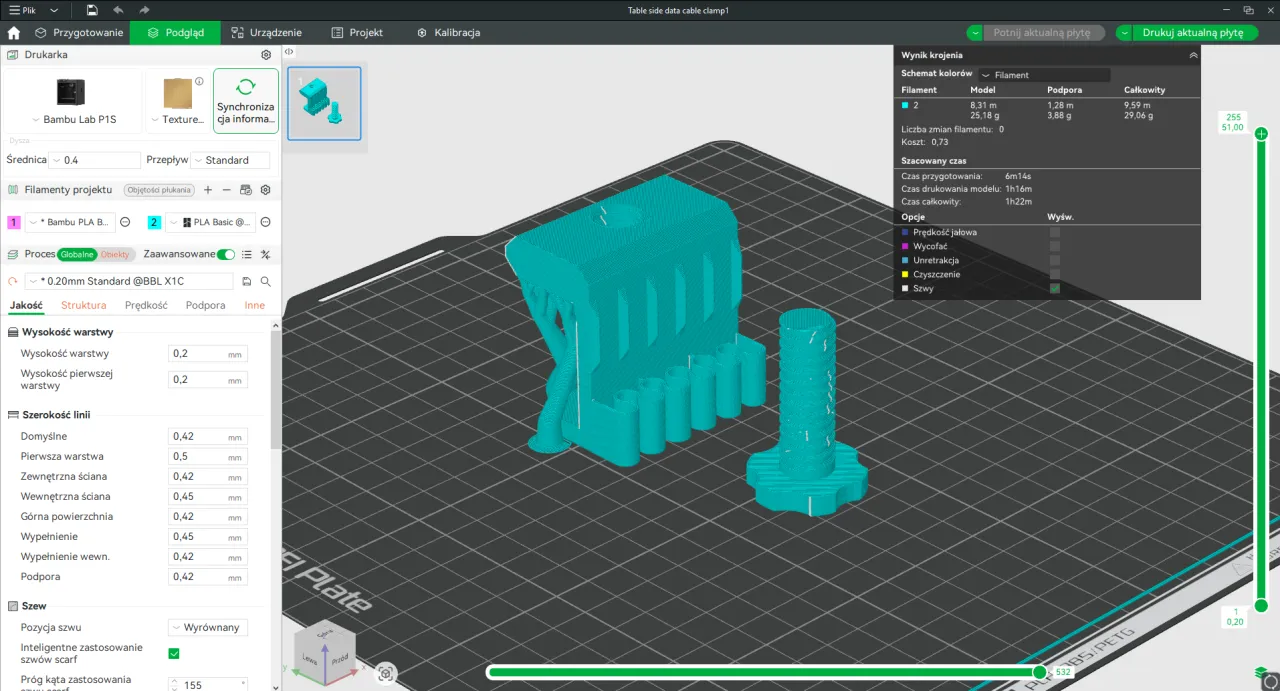

Czym jest "slicer" i dlaczego jest niezbędny w procesie drukowania?

Slicer to oprogramowanie, które pełni rolę tłumacza między Twoim modelem 3D a drukarką. Bez niego drukarka nie wiedziałaby, co ma robić. Slicer (np. Cura, PrusaSlicer, Simplify3D) wykonuje następujące kluczowe zadania:

• "Kroi" model na warstwy: Stąd nazwa "slicer" (z ang. slice - kroić).
• Generuje ścieżki narzędzia (G-code): Tworzy instrukcje dla drukarki, mówiące jej, gdzie ma się poruszać, jaką temperaturę ustawić, ile filamentu wytłaczać.
• Dodaje podpory: Jeśli są potrzebne, slicer automatycznie je generuje.
• Ustawia wypełnienie (infill): Decyduje o gęstości i wzorze wewnętrznej struktury modelu.

Slicer to ostatni, ale niezwykle ważny etap przed drukiem. To w nim ustawiasz wszystkie parametry, które decydują o jakości i powodzeniu Twojego wydruku.

Przeczytaj również: Drukarka 3D: Co wydrukować? Od gadżetów po ratunek dla domu!

Podsumowanie procesu: Od idei, przez model, po plik gotowy do druku

Dotarliśmy do końca naszej podróży. Zaczęliśmy od luźnego pomysłu, przeszliśmy przez proces projektowania z uwzględnieniem specyfiki druku 3D, nauczyliśmy się unikać typowych błędów i w końcu przygotowaliśmy plik w slicerze. Teraz masz już solidne podstawy, aby samodzielnie tworzyć i drukować swoje projekty. Pamiętaj, że praktyka czyni mistrza. Nie bój się eksperymentować, uczyć na błędach i nieustannie doskonalić swoje umiejętności. Świat druku 3D jest pełen możliwości, a Ty właśnie otworzyłeś sobie do niego drzwi!
