Jak działa drukarka 3D? Odkryj sekrety tworzenia obiektów

Od pomysłu do przedmiotu w 24 godziny: Jak naprawdę działa drukarka 3D?

Czym jest druk 3D? Magia tworzenia warstwa po warstwie

Druk 3D, znany również jako wytwarzanie przyrostowe (addytywne), to fascynująca technologia, która pozwala przekształcić cyfrowe projekty w namacalne, trójwymiarowe obiekty. W swojej istocie polega on na budowaniu przedmiotu warstwa po warstwie, niczym układanie klocków LEGO, ale z mikroskopijną precyzją, aż do uzyskania pełnej formy. Wyobraź sobie, że pieczesz ciasto, ale zamiast wlewać całą masę do formy, nakładasz ją cieniutkimi warstwami, a każda kolejna warstwa idealnie przylega do poprzedniej, tworząc skomplikowany kształt. Tak właśnie działa druk 3D materiał jest precyzyjnie nakładany i spajany, tworząc solidny obiekt od podstaw.

Wytwarzanie przyrostowe kontra tradycyjne metody dlaczego to rewolucja?

To, co czyni druk 3D prawdziwą rewolucją, to jego fundamentalna różnica w stosunku do tradycyjnych metod produkcji. Klasyczne techniki, takie jak obróbka skrawaniem, polegają na usuwaniu materiału z większego bloku, aby uzyskać pożądany kształt. Formowanie wtryskowe z kolei wymaga drogich form, co sprawia, że jest opłacalne tylko przy masowej produkcji. Wytwarzanie przyrostowe zmienia zasady gry. Materiał jest dodawany tylko tam, gdzie jest potrzebny, co prowadzi do minimalnego marnotrawstwa. Pozwala to również na tworzenie niezwykle złożonych geometrii i struktur wewnętrznych, niemożliwych do osiągnięcia innymi metodami. Dla mnie to właśnie ta swoboda projektowania i możliwość personalizacji każdego elementu jest najbardziej pociągająca. Druk 3D umożliwia szybkie prototypowanie, co skraca czas od pomysłu do gotowego produktu, a to ma ogromne znaczenie w dzisiejszym świecie innowacji.

Cała podróż w 3 krokach: Od pliku cyfrowego do fizycznego obiektu

Zrozumienie, jak drukarka 3D przekształca abstrakcyjny pomysł w fizyczny obiekt, sprowadza się do trzech kluczowych etapów. Każdy z nich jest niezbędny i odgrywa swoją unikalną rolę w całym procesie.

Krok 1: Projekt Skąd wziąć model do druku 3D?

Wszystko zaczyna się od cyfrowego modelu 3D. Bez niego drukarka nie ma pojęcia, co ma stworzyć. Skąd wziąć taki model? Możliwości jest wiele. Możesz stworzyć go samodzielnie w programach CAD (Computer-Aided Design), takich jak popularny i darmowy TinkerCAD, bardziej zaawansowany Fusion 360 czy open-source'owy FreeCAD. To daje Ci pełną kontrolę nad projektem. Jeśli nie czujesz się na siłach, aby projektować, możesz pobrać gotowe modele z internetowych bibliotek, takich jak Thingiverse, Printables czy 3D Warehouse, gdzie społeczność dzieli się tysiącami darmowych projektów. Inną opcją jest skanowanie 3D istniejącego obiektu, co pozwala na jego cyfrowe odwzorowanie. Niezależnie od źródła, najczęściej spotykane formaty plików dla modeli 3D to .STL (Stereolithography) lub .OBJ, które opisują geometrię obiektu za pomocą siatki trójkątów.

Krok 2: „Cięcie na plastry”, czyli kluczowa rola oprogramowania typu Slicer

Gdy mamy już cyfrowy model, musimy go "przetłumaczyć" na język zrozumiały dla drukarki. Tutaj wkracza do akcji oprogramowanie typu "slicer" (z angielskiego "krajacz"). Przykłady to popularna Cura, PrusaSlicer czy Bambu Studio. Zadaniem slicera jest "pocięcie" trójwymiarowego modelu na setki, a nawet tysiące poziomych warstw, z których każda ma grubość ułamka milimetra. Następnie slicer generuje dla każdej z tych warstw szczegółowe instrukcje, tłumacząc je na tzw. G-kod. To właśnie G-kod jest sercem całego procesu druku. Zawiera on precyzyjne komendy dla drukarki, sterujące każdym jej ruchem: gdzie ma się poruszyć głowica, z jaką prędkością, jaką temperaturę ma mieć dysza i stół roboczy, ile materiału ma wytłoczyć i w którym miejscu. To naprawdę imponujące, jak szczegółowe są te instrukcje!

Krok 3: Drukowanie Jak drukarka odczytuje instrukcje i buduje model?

Ostatni etap to fizyczne drukowanie. Drukarka 3D, wyposażona w odpowiedni materiał, odczytuje wygenerowany G-kod linijka po linijce. Na podstawie tych instrukcji, precyzyjnie nakłada materiał warstwa po warstwie. Zaczyna od pierwszej warstwy na stole roboczym, a następnie buduje kolejne, stopniowo wznosząc obiekt od podstawy aż do jego finalnej, trójwymiarowej formy. To jest ten moment, kiedy cyfrowy projekt zaczyna nabierać fizycznego kształtu, a ja zawsze z podziwem obserwuję, jak z niczego pojawia się coś namacalnego.

Poznaj najpopularniejsze technologie druku 3D: FDM, SLA i SLS

Świat druku 3D to nie tylko jedna technologia. Istnieje wiele metod, a każda z nich ma swoje unikalne zalety i zastosowania. Przyjrzyjmy się trzem najpopularniejszym, które zdominowały rynek.

FDM/FFF: Domowy standard, czyli drukowanie z topionego plastiku

Technologia FDM (Fused Deposition Modeling) lub FFF (Fused Filament Fabrication) to absolutny król domowego druku 3D i najczęściej spotykana metoda. Jeśli masz w domu drukarkę 3D, najprawdopodobniej działa ona właśnie w oparciu o FDM. Jak to działa? Drukarka pobiera termoplastyczny filament (materiał w postaci żyłki, np. plastik PLA), podgrzewa go w specjalnej dyszy do temperatury topnienia, a następnie wyciska stopiony materiał na stół roboczy. Dysza porusza się w dwóch wymiarach (X i Y), rysując kontury i wypełnienia każdej warstwy. Po zakończeniu jednej warstwy, stół roboczy lub głowica obniża się (oś Z), a proces powtarza się dla kolejnej warstwy. Jest to technologia stosunkowo prosta, ekonomiczna i wszechstronna, idealna do prototypowania i tworzenia funkcjonalnych części.

SLA/DLP: Precyzja zrodzona ze światła i płynnej żywicy

Jeśli szukasz wydruków o niezwykłej precyzji i gładkości powierzchni, technologia SLA (Stereolitografia) lub DLP (Digital Light Processing) jest tym, czego potrzebujesz. Zamiast plastiku w formie żyłki, wykorzystuje ona płynną żywicę światłoutwardzalną. Proces polega na zanurzaniu platformy roboczej w zbiorniku z żywicą. Następnie wiązka lasera UV (w SLA) lub światło z projektora (w DLP) precyzyjnie utwardza żywicę w określonych miejscach, tworząc jedną warstwę. Po utwardzeniu, platforma podnosi się nieznacznie, żywica ponownie pokrywa powierzchnię, a proces powtarza się dla kolejnej warstwy. Efektem są wydruki o znacznie wyższej rozdzielczości i detalu niż w FDM, idealne do biżuterii, modeli dentystycznych czy bardzo szczegółowych figurek.

SLS: Przemysłowa moc, czyli jak powstają obiekty ze spiekanego proszku

SLS (Selektywne Spiekanie Laserowe) to technologia, która króluje w przemyśle, oferując niesamowitą wytrzymałość i swobodę projektowania. Zamiast filamentu czy żywicy, SLS wykorzystuje sproszkowany materiał, najczęściej poliamid (nylon). Drukarka rozsypuje cienką warstwę proszku na platformie roboczej. Następnie laser o dużej mocy selektywnie spieka cząsteczki proszku w miejscach odpowiadających danej warstwie modelu. Po spiekaniu jednej warstwy, platforma obniża się, nakładana jest kolejna warstwa świeżego proszku, i proces się powtarza. Największą zaletą SLS jest to, że nie wymaga struktur podporowych. Niespieczony proszek otaczający wydruk sam stanowi doskonałe podparcie dla każdej warstwy, co pozwala na tworzenie bardzo skomplikowanych i wytrzymałych obiektów, gotowych do natychmiastowego użycia.

Anatomia drukarki 3D: Co kryje się w środku urządzenia?

Aby w pełni zrozumieć, jak działa drukarka 3D, warto zajrzeć pod "maskę" i poznać jej kluczowe komponenty. Skupmy się głównie na przykładzie drukarki FDM, jako najbardziej rozpowszechnionej.

Konstrukcja i stół roboczy fundament każdego wydruku

Każda drukarka 3D musi mieć solidną podstawę. Rama drukarki, często wykonana z aluminium lub stali, zapewnia stabilność całej konstrukcji. Bez niej precyzyjne ruchy głowicy byłyby niemożliwe. Równie ważny jest stół roboczy, czyli platforma, na której powstaje wydruk. To na nim osadzana jest pierwsza warstwa, która musi idealnie przylegać, aby cały obiekt się udał. W wielu drukarkach FDM stół jest podgrzewany. Dlaczego? Ponieważ podgrzewanie zapobiega kurczeniu się materiału podczas stygnięcia (co mogłoby prowadzić do odklejania się wydruku od stołu) i zapewnia znacznie lepszą adhezję, czyli przyczepność pierwszej warstwy. To klucz do sukcesu!

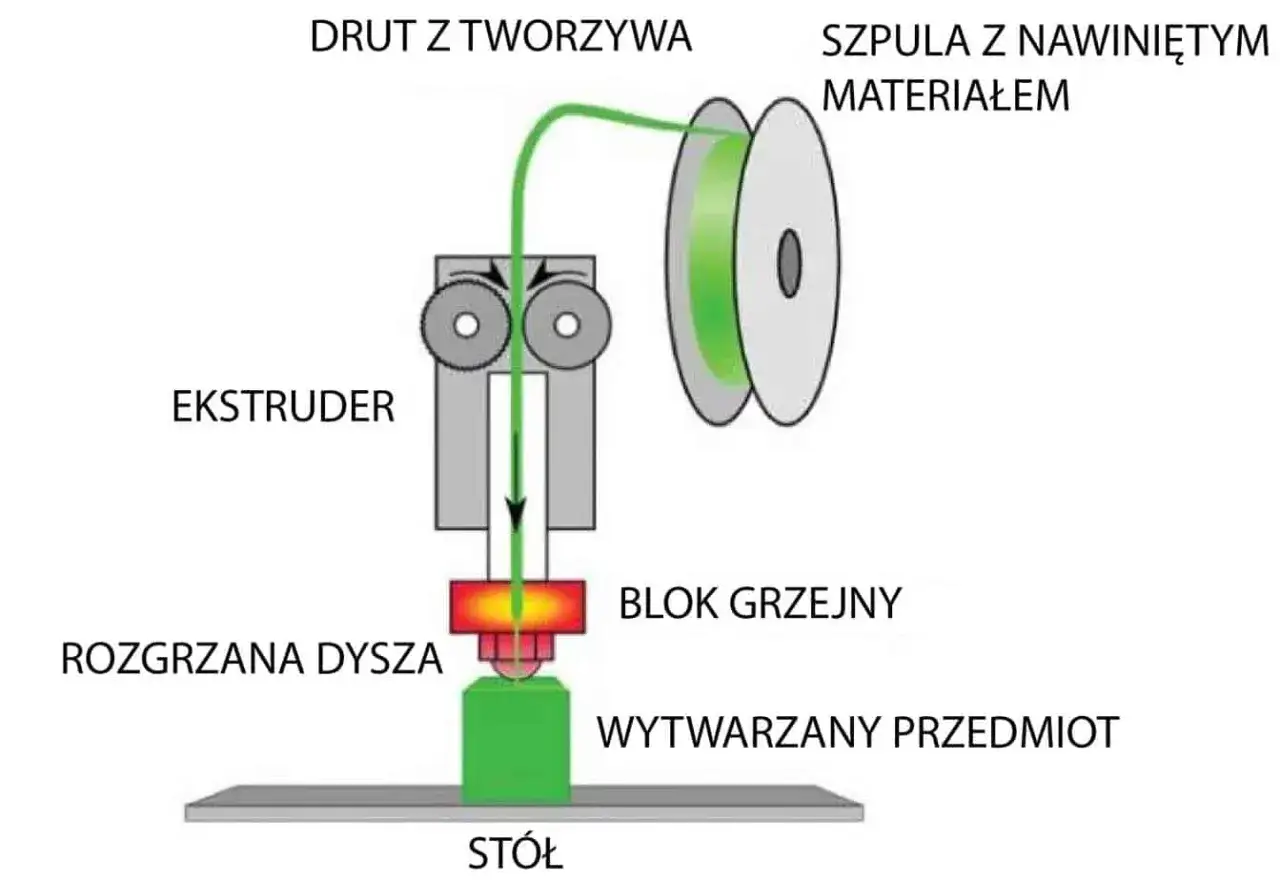

Ekstruder i głowica drukująca: Serce drukarki FDM

Jeśli mówimy o drukarkach FDM, to ekstruder i głowica drukująca (hotend) są ich bijącym sercem. Ekstruder to mechanizm odpowiedzialny za pobieranie filamentu z rolki i precyzyjne podawanie go do hotendu. Hotend z kolei to element, w którym filament jest podgrzewany do temperatury topnienia, a następnie wytłaczany przez maleńką dyszę na stół roboczy. To właśnie z dyszy wydobywa się cienki strumień stopionego plastiku, który tworzy kolejne warstwy obiektu. Cały ten system musi działać z niezwykłą precyzją, aby każda warstwa miała odpowiednią grubość i była dokładnie tam, gdzie powinna.

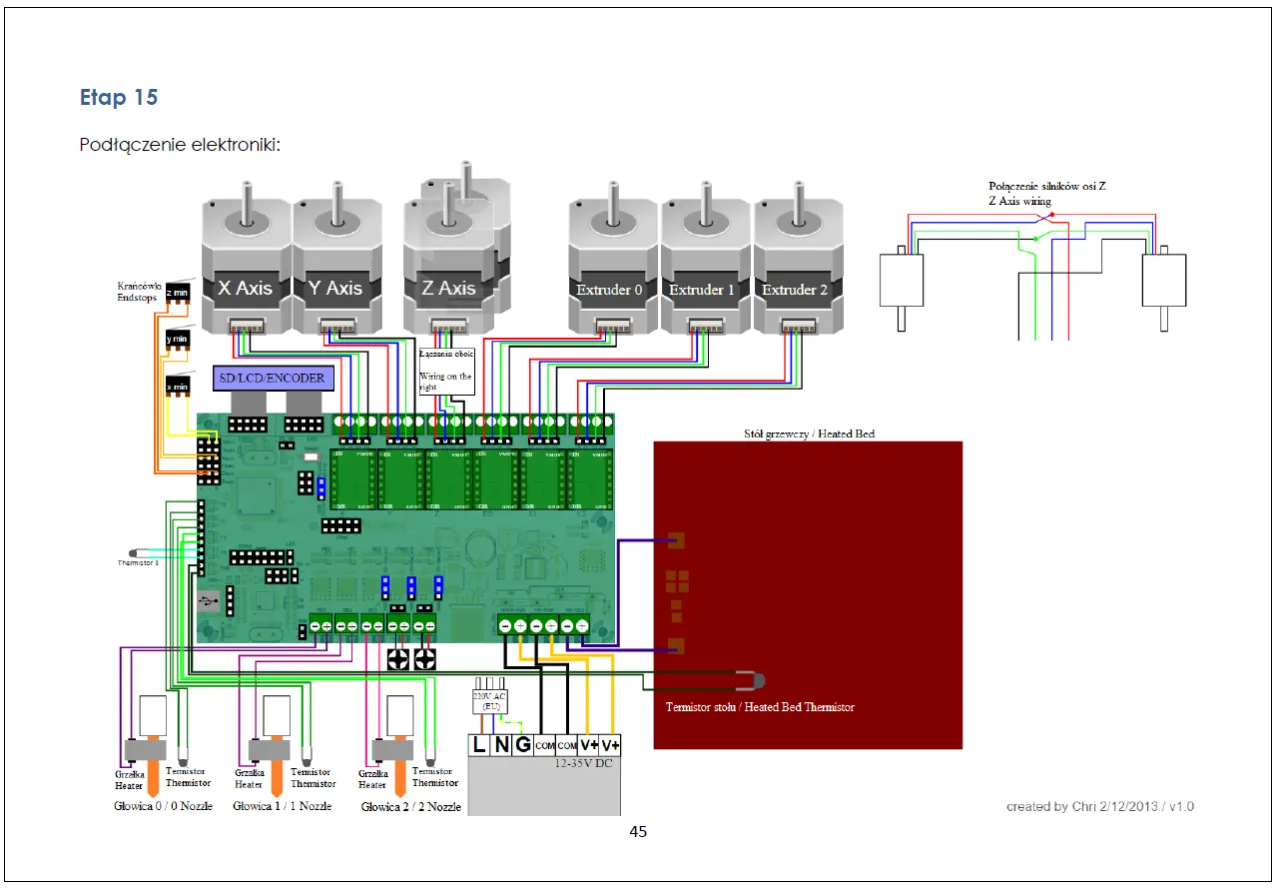

Silniki i elektronika: Mózg i mięśnie, które sterują całym procesem

Aby głowica drukująca mogła poruszać się z taką precyzją, potrzebny jest zaawansowany układ ruchu. Składa się on z silników krokowych, które są niezwykle dokładne w kontrolowaniu pozycji, oraz prowadnic liniowych, po których poruszają się poszczególne elementy. Drukarka FDM ma zazwyczaj trzy osie ruchu: X (lewo-prawo), Y (przód-tył) i Z (góra-dół). To właśnie ten system, niczym mięśnie, odpowiada za precyzyjne przemieszczanie głowicy (lub stołu roboczego) w trzech wymiarach, zgodnie z instrukcjami zawartymi w G-kodzie. Całością steruje elektronika to ona jest "mózgiem" drukarki, interpretującym G-kod i wysyłającym odpowiednie sygnały do silników, grzałek i innych komponentów. Bez tego zgrania, druk 3D byłby niemożliwy.

„Atrament” dla drukarki 3D: Jakie materiały ożywiają Twoje projekty?

Drukarka 3D to tylko narzędzie. Prawdziwa magia dzieje się, gdy wybierzesz odpowiedni "atrament", czyli materiał. To on nadaje wydrukowi jego ostateczne właściwości i charakter.

Świat filamentów (FDM): Czym różni się PLA od ABS i PETG?

W technologii FDM dominują filamenty, czyli termoplastyczne tworzywa sztuczne w formie żyłki. Najpopularniejsze z nich to:

• PLA (Polilaktyd): To mój ulubiony materiał na początek. Jest łatwy w druku, nie wymaga podgrzewanego stołu i ma przyjemny, lekko słodkawy zapach podczas drukowania. Jest też biodegradowalny, co jest plusem. Idealny do prototypów, figurek i przedmiotów dekoracyjnych.
• ABS (Akrylonitryl-Butadien-Styren): Znany z klocków LEGO, ABS jest wytrzymały, odporny na uderzenia i wysoką temperaturę. To materiał do części funkcjonalnych, które muszą znieść większe obciążenia. Wymaga jednak podgrzewanego stołu i dobrze wentylowanego pomieszczenia ze względu na opary.
• PETG (Poli(tereftalan etylenu) z glikolem): Często nazywany "złotym środkiem", PETG łączy w sobie zalety PLA i ABS. Jest stosunkowo łatwy w druku, a jednocześnie oferuje dobrą wytrzymałość mechaniczną, elastyczność i odporność chemiczną. Świetny do wielu zastosowań, od części mechanicznych po pojemniki na żywność.
• Warto wspomnieć także o TPU (Termoplastyczny Poliuretan), który jest materiałem elastycznym, idealnym do tworzenia uszczelek, etui na telefony czy elementów amortyzujących.

Płynna precyzja (SLA): Rodzaje i właściwości żywic światłoutwardzalnych

W technologii SLA/DLP materiałem są płynne żywice światłoutwardzalne. To właśnie one pozwalają na osiągnięcie tak niesamowitej precyzji i gładkości powierzchni. Rynek oferuje szeroką gamę żywic, a każda z nich ma specyficzne właściwości:

• Żywice standardowe: Dobre do ogólnego prototypowania i modeli wizualnych.
• Żywice wytrzymałe/inżynieryjne: Zaprojektowane do tworzenia funkcjonalnych części, które muszą wytrzymać obciążenia mechaniczne, uderzenia czy wysokie temperatury.
• Żywice elastyczne/gumopodobne: Pozwalają na drukowanie giętkich elementów, takich jak uszczelki czy prototypy przycisków.
• Żywice transparentne: Do tworzenia przezroczystych części, np. soczewek czy obudów.
• Żywice dentystyczne/biokompatybilne: Specjalnie opracowane do zastosowań medycznych, np. do tworzenia modeli ortodontycznych, prowadnic chirurgicznych czy nawet tymczasowych koron.

Wybór odpowiedniej żywicy jest kluczowy dla finalnego zastosowania i właściwości wydruku.

Wydruk to nie wszystko: Co dzieje się po zakończeniu pracy drukarki?

Wiele osób myśli, że po zakończeniu druku obiekt jest gotowy. Nic bardziej mylnego! W większości przypadków, aby wydruk osiągnął pożądany wygląd i właściwości, konieczna jest dodatkowa obróbka, czyli tzw. post-processing. Dotyczy to zarówno wydruków FDM, SLA, jak i SLS, choć każdy z nich wymaga nieco innych działań.

Usuwanie podpór i wygładzanie typowa obróbka wydruków FDM

Dla wydruków FDM, pierwszym i najczęstszym krokiem jest usuwanie struktur podporowych. Są one niezbędne do drukowania skomplikowanych kształtów, które mają nawisy bez nich stopiony plastik po prostu by opadł. Po wydruku te podpory trzeba delikatnie odłamać lub odciąć. Często zostawiają one ślady na powierzchni, dlatego kolejnym etapem może być szlifowanie, aby wygładzić powierzchnię. Możliwe jest również malowanie wydruków, aby nadać im estetyczny wygląd, lub stosowanie specjalnych technik, takich jak wygładzanie oparami acetonu (dla ABS), aby uzyskać idealnie gładką powierzchnię.

Mycie i utwardzanie UV niezbędne etapy w technologii SLA

W przypadku wydruków z żywicy (SLA/DLP) post-processing jest absolutnie kluczowy i składa się z dwóch głównych etapów. Po pierwsze, model należy dokładnie umyć w alkoholu izopropylowym (IPA) lub innym specjalnym płynie. Ma to na celu usunięcie wszelkich resztek nieutwardzonej żywicy z powierzchni wydruku. Jeśli pominiesz ten krok, wydruk będzie lepki i może z czasem żółknąć. Po umyciu i wysuszeniu, model wymaga dodatkowego utwardzania światłem UV. To właśnie ten etap nadaje wydrukowi pełną twardość, wytrzymałość i odporność na czynniki zewnętrzne. Bez utwardzania UV, wydruk z żywicy pozostaje kruchy i nie osiąga swoich docelowych właściwości mechanicznych.

Nie tylko dla inżynierów: Co dziś można stworzyć dzięki drukarce 3D?

Druk 3D wyszedł już dawno poza laboratoria i hale produkcyjne. Dziś to technologia dostępna dla każdego, kto ma odrobinę kreatywności i chęci tworzenia. Zastosowania są naprawdę nieograniczone.

Domowe naprawy, personalizowane gadżety i kreatywne hobby

W moim domu drukarka 3D stała się narzędziem do rozwiązywania codziennych problemów. Zepsuty uchwyt do szafki? Drukuję nowy! Brak zaślepki do mebla? Projektuję i drukuję! To niesamowite, jak łatwo można samodzielnie tworzyć części zamienne do sprzętów domowych, oszczędzając czas i pieniądze. Poza praktycznymi zastosowaniami, druk 3D to raj dla hobbystów. Możesz tworzyć personalizowane gadżety, takie jak breloczki z własnym imieniem, unikalne ozdoby świąteczne, figurki z ulubionych gier czy filmów, a nawet elementy do gier planszowych. Ta technologia otwiera drzwi do kreatywności i majsterkowania, pozwalając na realizację niemal każdego pomysłu, który przyjdzie Ci do głowy.

Przeczytaj również: Jak zrobić projekt do drukarki 3D? Od pomysłu do wydruku!

Od medycyny po lotnictwo: Jak druk 3D zmienia współczesny przemysł?

Na skalę przemysłową druk 3D to prawdziwy game-changer. Jego zastosowania są tak szerokie, że trudno je wszystkie wymienić. Przede wszystkim, umożliwia szybkie prototypowanie firmy mogą błyskawicznie testować nowe pomysły i iteracje produktów. Druk 3D jest również wykorzystywany do produkcji części zamiennych na żądanie, co redukuje koszty magazynowania, a także do tworzenia specjalistycznych narzędzi i oprzyrządowania. Architekci używają go do tworzenia precyzyjnych modeli budynków, a w edukacji stał się nieocenionym narzędziem do nauki i wizualizacji. Jednak to w medycynie druk 3D osiąga najbardziej spektakularne rezultaty: od personalizowanych implantów i protez, przez precyzyjne modele anatomiczne do planowania operacji, aż po drukowanie tkanek i organów. W lotnictwie i motoryzacji pozwala na tworzenie lekkich, ale niezwykle wytrzymałych komponentów o skomplikowanych kształtach, które poprawiają wydajność i bezpieczeństwo. Druk 3D to technologia, która nieustannie ewoluuje i zmienia oblicze współczesnego przemysłu.
